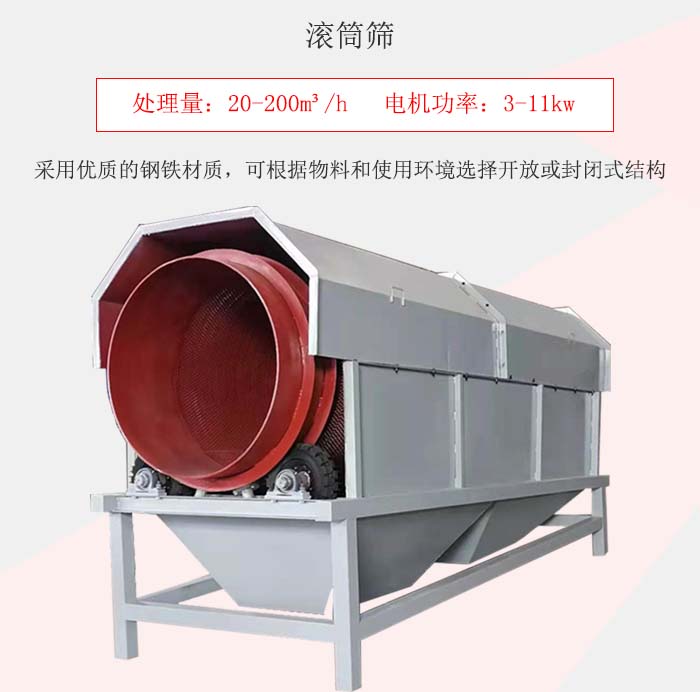

滚筒筛产品概述
滚筒筛也叫滚筒筛沙机,滚筒筛分机,它的主体部分是筛分筒,有若干个圆型状沙王组成,过变速减速系统使筛分筒在一定转速下旋转,物料自上而下通过筛分筒得到分离,细料从筛分筒前端下部排出,粗料从筛分筒下端尾部排出,以此来完成物料的分级筛选。
滚筒筛有梳型清筛装置,在筛分过程可通过梳型清筛机构与筛分筒的相对运动,达到对筛体不间断清理的效果,使筛分筒在整个工作过程中始终保持清洁、不粘、不堵、不影响筛分效果,60-200目筛网,动力0.75-3KW,产量:500-1500KG/小时。

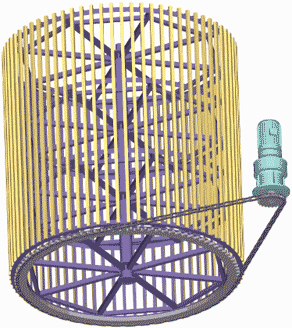

滚筒筛原理
当物料进入滚筒装置后,由于滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动,使合格物料(筛下产品)经滚筒后端底部的出料口排出,不合格的物料(筛上产品)经滚筒尾部的排料口排出。由于物料在滚筒内的翻转、滚动,使卡在筛孔中的物料可被弹出,防止筛孔堵塞。

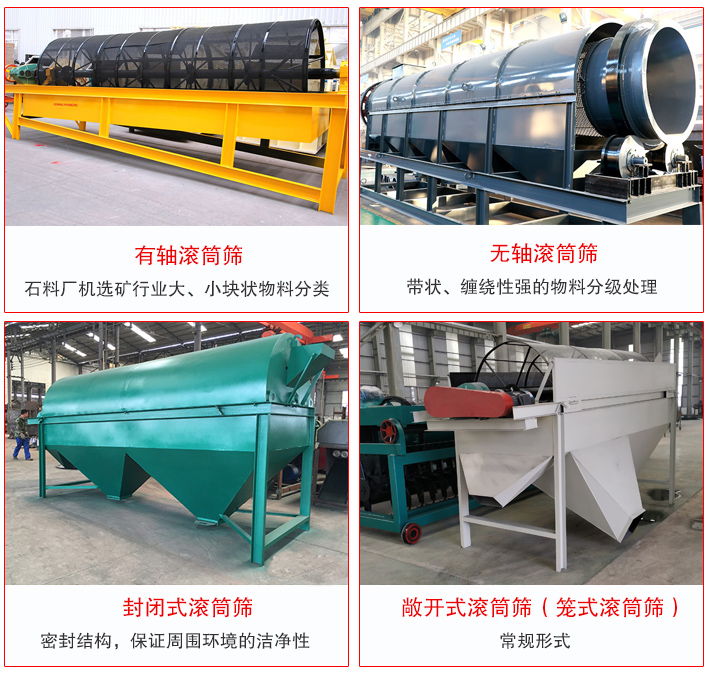

滚筒筛分类
1、根据有无中心轴结构进行分类
有轴的滚筒筛可以筛分颗粒状,粉体,板结块状的物料,而无轴滚筒筛采用无轴设计,可以对易缠绕、体积较大、有大的冲击量的物料的筛分与筛选,产量与有轴相比会提高20%。
2、根据外形结构进行分类
以分为封闭式与敞开式(笼式滚筒筛),封闭式的滚筒筛可以保护周围环境的干净,同时也可以保护筛分的物料不受外界环境的影响,符合环保行业的要求。
滚筒筛技术参数
型 号 | 出力 | 功率 | 筛筒直径 | 筛筒长度 | 入料粒度 | 筛下粒度 | 外型尺寸 |
GTS1015 | 50 | 3.0 | 1000 | 1500 | ≤300 | 0~100 | 2600×1400×1700 |
GTS1020 | 100 | 4.0 | 1000 | 2000 | 3390×1400×2140 | ||
GTS1225 | 160 | 5.5 | 1200 | 2500 | 4146×1600×2680 | ||
GTS1530 | 250 | 7.5 | 1500 | 3000 | 4460×1900×2820 | ||
GTS1545 | 350 | 11 | 1500 | 4500 | ≤400 | 5960×1900×3080 | |
GTS1848 | 450 | 15 | 1800 | 4800 | 6500×2350×4000 | ||
GTS2055 | 600 | 22 | 2000 | 5500 | 7500×2550×4800 | ||
GTS2265 | 800 | 30 | 2200 | 6500 | 8500×2750×5000 | ||
注:1、外型尺寸是按筒体长计;
2、处理量是按大孔径计算;
3、倾斜角度和每节长度视物料不同而不同;
4、质量按筒体长且使用编织网时计;
5、物料大块所占比例不超过10%。
滚筒筛和振动筛的优缺点对比
筛型项目 | 滚筒筛 | 平面振动筛 | 悬臂振动筛 |
适用煤种 | 各类煤种 | 不含杂质的煤种 | 不含杂质的煤种 |
进煤方式 | 多种,按实际情况而定 | 只适应皮带、漏斗,进煤口尺寸固定 | 只适应皮带、漏斗,进煤口尺寸固定 |
筛分方式 | 旋转 | 振动 | 振动 |
筛分效率 | 95%以上 | 10%-70%,视煤质水分情况定 | 10%-80%,视煤质水分情况定 |
筛分量 | 达到100%MCR,不受限制 | 10%-80%MCR,视煤质水分情况定 | 10%-80%MCR,视煤质水分情况定 |
下料粒度 | 6-30mm,可任意调整 | 下料粒度不能任意调整且有超标现象 | 下料粒度保证度不好,有超标现象 |
大型化 | 尺寸限制较,小易于大型化 | 大型化受尺寸、筛分效率等限制 | 大型化受尺寸效率和悬臂材料等限制 |
能耗 | 小,是其它筛型的50% | 大 | 较大 |
噪音 | 带密封隔离罩,噪音低 | 高 | 高 |
设备寿命 | 长 | 短 | 短 |
清筛机构 | 有 | 无 | 无 |
工作环境 | 好,有密封隔离罩 | 差,无密封隔离罩 | 差,无密封隔离罩 |
劳动强度 | 小,无须定期清筛清洁地面煤 | 大,设备运行时间长,清筛清洁地面煤 | 大,设备运行时间长,清筛清洁地面煤 |
维修及易损件 | 维修量小,易损件仅更换轴承 | 维修量大易损件多,筛网、振动电机 | 维修量大易损件多,筛条、振动电机 |
对锅炉上煤保证值 | 100% | 不能*保证 | 不能*保证 |
滚筒筛适用范围
滚筒筛物料的颗粒大小进行分级处理,广泛应用于电力、矿山、冶金、建材,化工等生产行业。
1、石料场中用于大小石子分级以及分离出泥土和石粉。
2、沙石场中用于沙石分离。
3、煤炭行业用于块煤与煤粉分离以及洗煤(洗煤机械的组成部分)。
4、化工行业、选矿行业用于大小块状物分级及分离粉状物质。
泛应用于食品、粉筛、下料、冶金、煤炭、电力、建筑、化工等行业
