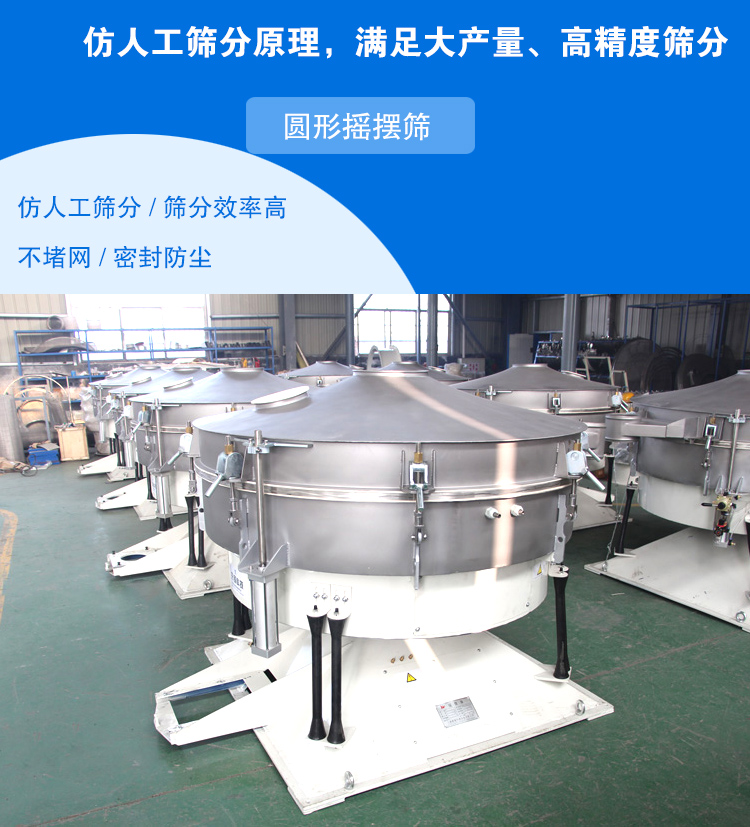

圆形摇摆筛

圆形摇摆筛

处理能力:按尺寸标准6-60吨/时 进料粒度:按物料标准80-500目
所属分类:筛分设备
应用范围:化工、食品、香料、塑料、矿业、医药、木业及胶合板、冶金、橡胶、饲料、化肥、糖盐业、再生行业。
性能可靠 结构紧凑 坚固耐用 稳定输出
60s急速响应 30min答复 24h免费定制方案
产品介绍

摇摆筛采用仿人工摇动筛分原理,物料在筛面上呈现渐开螺旋线运动,物料与筛网得以接触,筛分精度高达90-95%,产量是振动筛的5-10倍。摇摆筛通过柔和的摇滚筛分,不会对物料颗粒原结构造成破坏,使用寿命长,并且不易产生静电,用于精细和超精细粉末的筛分,特别适合难处理的物料。

摇摆筛

摇摆筛分类

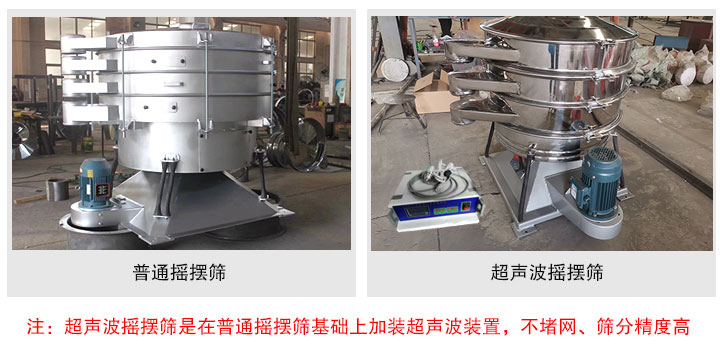

高标机械生产的摇摆筛有普通圆形摇摆筛和超声波摇摆筛两种:


普通圆形摇摆筛:符合所有精细与超细范围的粉末与微粒状物料,特别适合难以处理的物料。

超声波摇摆筛:是在普通摇摆筛基础上增加了超声波筛分系统,强吸附性、易团聚、高静电、高精细、高密度、轻比重等筛分难题,增加过网率,降低堵网风险,提高产量。

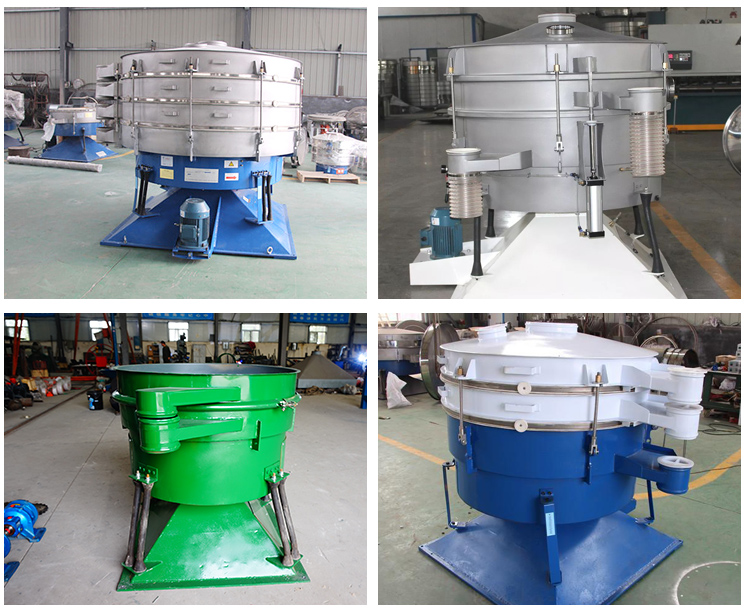

高标摇摆筛还可根据用户筛分物料选择碳钢和不锈钢材质。

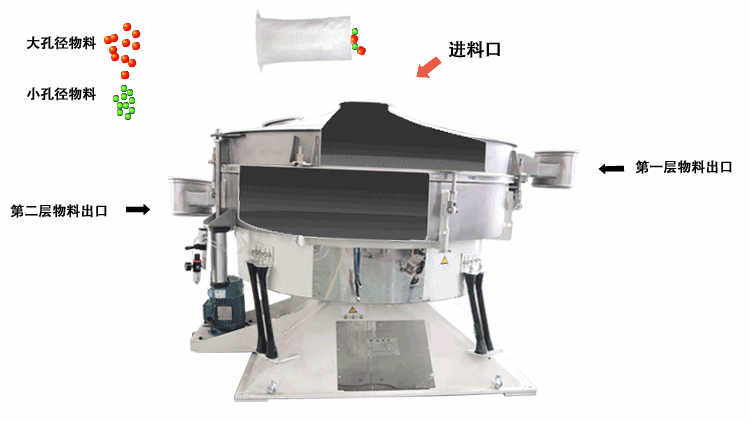

摇摆筛的工作原理


YBS摇摆筛的基本回转运动与人工筛分相似,偏心率从25到40mm可调,低速V型皮带驱动从120到360rpm可调。每一种产品的停留时间可以通过振泰系列摇摆筛的径向与切角朝驱动轴线方向进行调整。因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播。细小颗料从而完成了整个筛分过程。水平与垂直加速度随着粒子的运动而增加,接近筛孔尺寸的颗粒随之成功分离;较大颗料被运送到出口处,出口处由一个可调节的导向装置控制流量中,该导向装置是控制物料停留时间的另一个因素,此次过程在每筛层之间重复进行。


摇摆筛特点


1.筛分效率高:摇摆筛有效模仿人工筛分的动作和过程,物料在筛面上呈现渐开螺旋线运动轨迹,使物料在相对面积上走过相对长的路程,可实现6级分离,筛分精度高达90%-95%。

2.物料成品率高:柔和的摇滚筛分,不存在高速振动,不会对物料的颗粒原结构形成破坏,不易产生静电,更适合对易燃易爆易产生静电的物料进行筛分。

3.筛孔不堵塞:弹跳球、超声波、转筒刷三种清网装置可选,防堵技术多样,筛孔不易堵塞,有利于提高筛分精度和筛分产量。

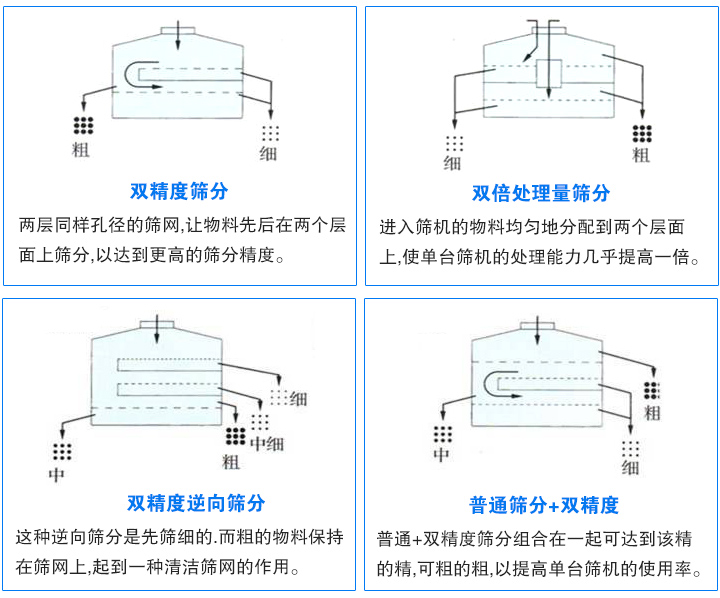

4.多层筛选:每层有效筛分面积0.28—6.4㎡,可多至5层使用。

5.使用寿命长:采用低频率小负荷工作,加速度比振动筛低4-5倍,使筛网不易损坏,延长筛网的使用寿命。

6.工作噪音小:噪音优化重理均衡,地基动态负荷低。

7.无粉尘污染:全封闭结构,密封除尘效果好,基本不存在物料粉尘泄露现象.

摇摆筛技术参数

型 号

直径
             (mm)

筛面面积
             (m²)

入料粒度
             (mm)

筛分粒度
             (mm)

处理能力
             (t/h)

振幅
             ((mm)

电机功率
             (kW)

YBS800

800

0.29

≤25

0.073-3

6-10

5-8

0.75

YBS1000

1000

0.71

8-15

1.5

YBS1200

1200

1.11

15-30

2.2

YBS1600

1600

1.83

25-40

3

YBS2000

2000

2.62

30-50

4

YBS2500

2500

4.61

40-60

5.5

摇摆筛应用行业

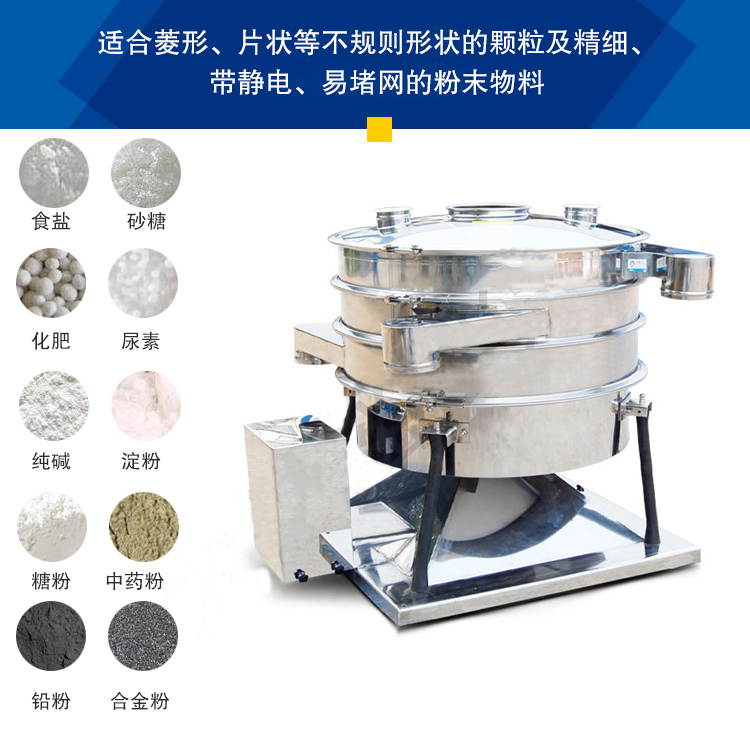

摇摆筛广泛应用于化学、食品、医药、塑料、矿业、木业、农业、冶金、建筑等多行业的细小颗粒和微细粉物料的分级处理。

食品行业:面粉、糖、盐、碱、味精、豆浆等。

医药行业:中药粉、西药粉、中西药颗粒等。

化工行业:树脂、涂料、橡胶、塑料、化肥、尿素等。

冶金行业:石英砂、氧化锌、氧化镁、电磁粉等。
