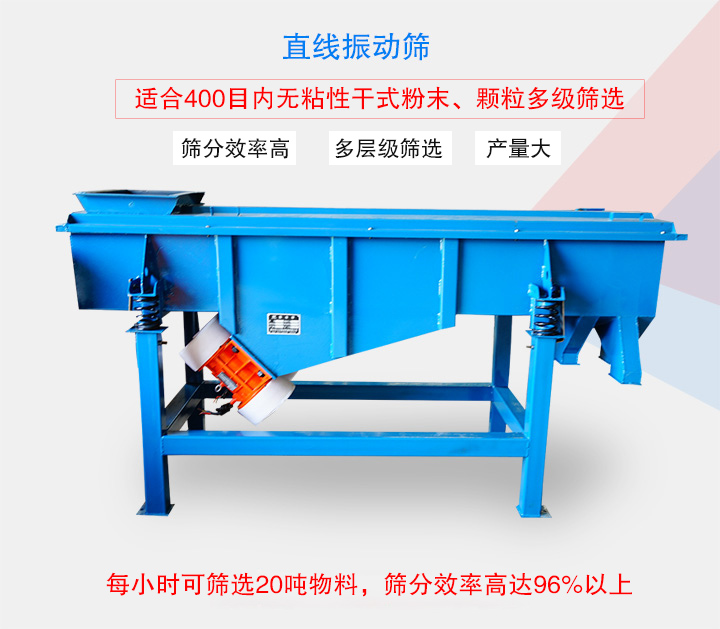

直线振动筛概述

直线振动筛筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。

直线振动筛简称直线筛，适用于物料粒度在0.074-5mm，含水量小于70%且无粘性的各种干式粉状或颗粒状物料，直线振动筛采用双电机驱动，可自动排料，产量大、耗能低，更适合于24小时流水线作业。

GBZ型直线振动筛也叫做直线式振动筛，外形为长方形，型号有520型、525型、1020型、1025型、1030型等。

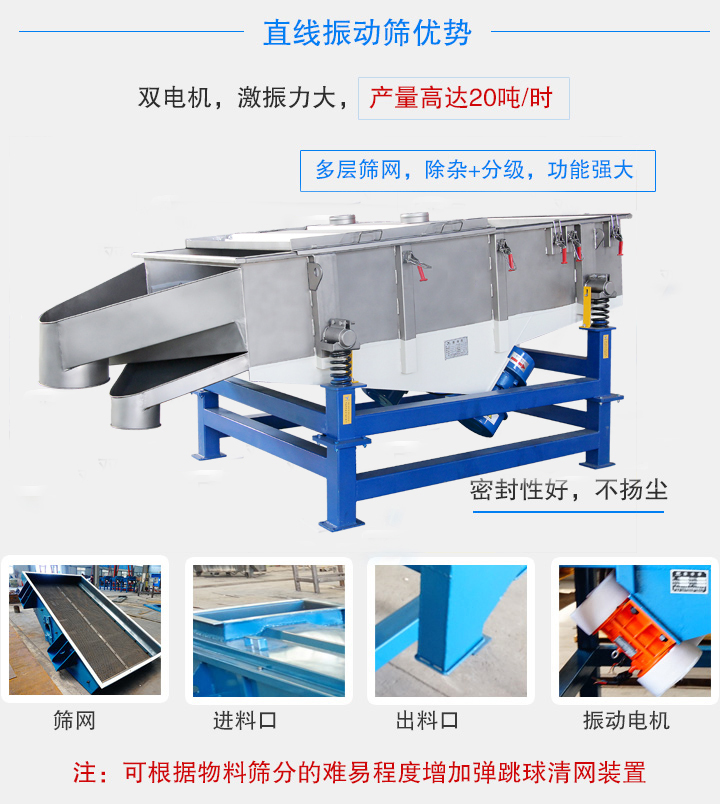

直线振动筛特点

1、可筛分400目以下颗粒状物料，筛选效率可以达到96%以上。

2、1-6层筛网设计，可同时筛分出2-7种不同粒度的物料，满足不同客户的需要。

3、双电机驱动，激振力大，产量达20吨/时，耗能可降低30%。

4、直线振动筛采用了全封闭结构，无粉尘溢散。

5、筛网更换简单迅速，只需3到5分钟，筛网材质有多种选择（尼龙、PP网)。

直线振动筛结构

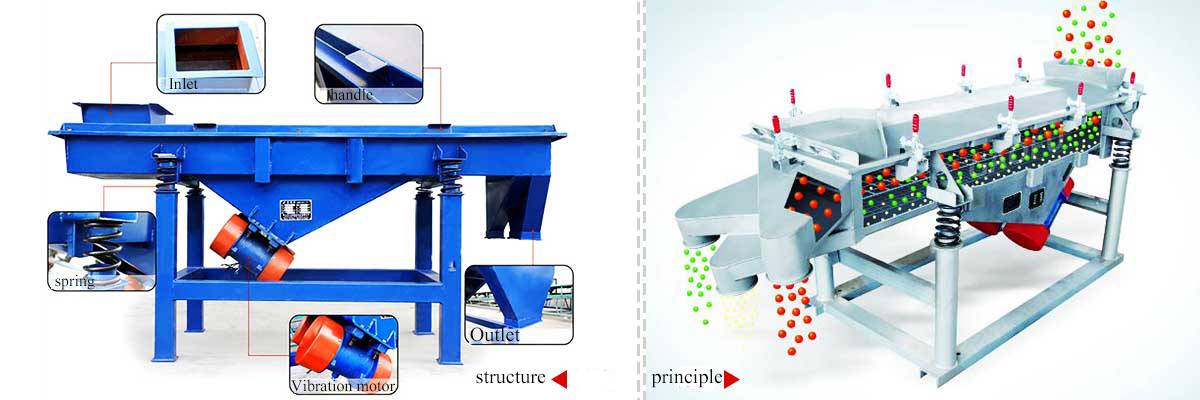

GBZ系列直线振动筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

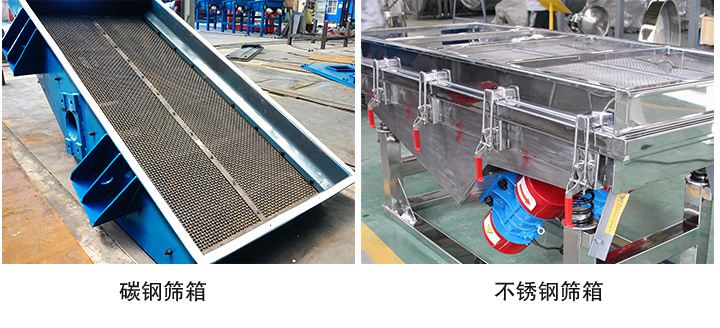

1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。

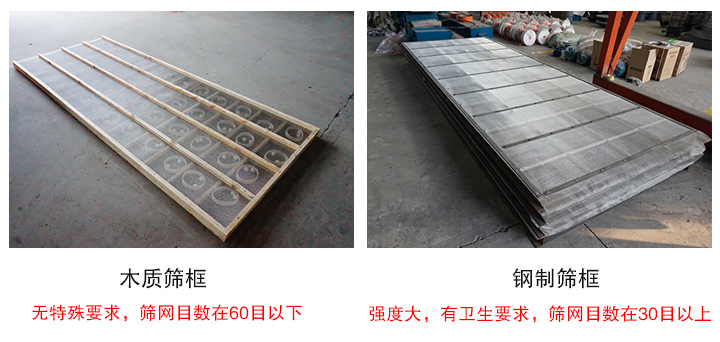

2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。

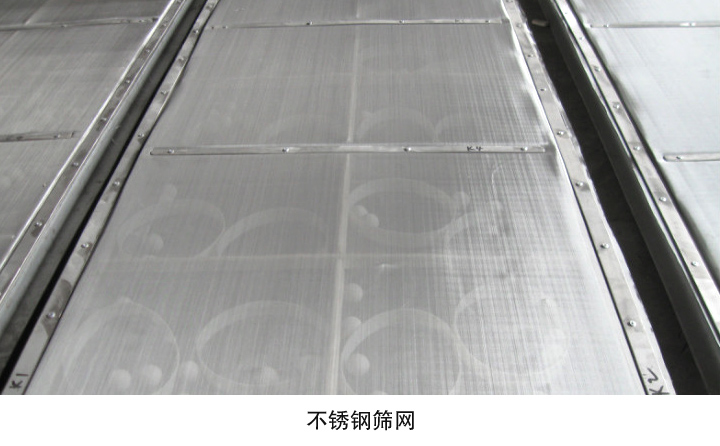

3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

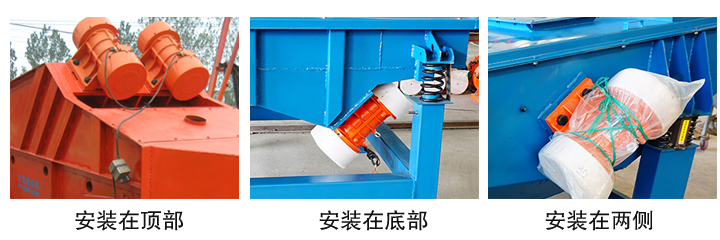

4、振动电机(使用与维修方法详见振动电机使用说明书)。

5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。

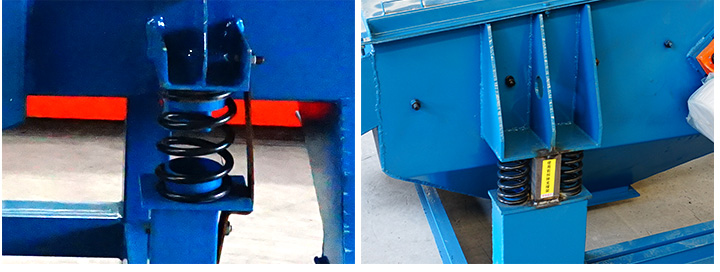

6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。

7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。

直线振动筛工作原理

GBZ系列直线振动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。

两电机轴相对筛面在垂直方向有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃或向前作直线运动，从而达到对物料进行筛选和分级的目的。适用于粒度在0.074—5mm，含水量小于7%，无粘性的各种干式粉状或颗粒状物料的筛分。给料粒度不大于10mm。

直线振动筛型号和参数

直线振动筛适用行业

食品行业：芝麻、花生、大豆、麦糠、玉米、香料、食盐、淀粉等。

医药行业：中药粉、颗粒药丸、微丸等

化工行业：尿素、化肥、焦炭、活性炭等。

冶金行业：耐火材料、高岭土、石灰、氧化铝、石英砂、铅粉、铝粉等。

其他行业：塑料颗粒、磨料、助剂、活性炭等。
