方形摇摆筛

方形摇摆筛

处理能力:按尺寸标准9-60吨/时 进料粒度:按物料标准140目以下
所属分类:筛分设备
应用范围:食盐、饲料、化肥、建筑筛、机制砂、压裂砂等
性能可靠 结构紧凑 坚固耐用 稳定输出
60s急速响应 30min答复 24h免费定制方案
产品介绍

方形摇摆筛概述


方形摇摆筛仿照人工筛分原理,兼具精细筛分之"精",又有矿用筛分之"量",是"精"与"量"结合的完美产物。筛分面积大、运行轨迹长,并采用多层"复式"设计,实现一台抵多台使用,是传统振动筛处理量的数倍。机身采用全封闭结构,粉尘不飞扬,设备安装使用方便,易于流水线配套使用。

方形摇摆筛结构原理

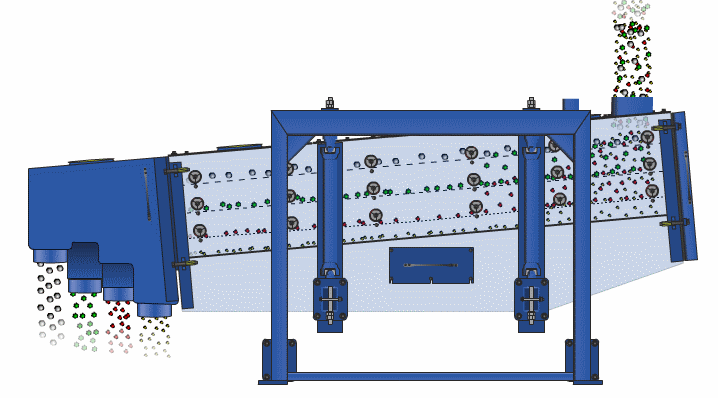

长方形摇摆筛启动后,筛机摇动体即筛箱在惯性力的作用下作前后往复运动,筛箱带动筛面作周期性摇动,从而迫使筛箱上的物料随着筛箱一同作定向跳跃式运动,在这期间,小于筛面孔径的物料通过筛孔落到下层,成为筛下物,大于筛面孔径的物料连续翻滚跳跃运动后从出料口排出,从而完成筛分工作。

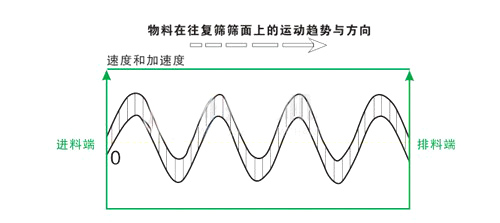

物料在筛面上运动情况


同样或相近的配置,FYBS型摇摆筛比一般惯性振动筛有更高的处理能力和筛分效率,其本质是,该机型可人为的控制物料在筛面上的运动轨迹和滞留时间,即在有限空间,由于物料的运动轨迹为速度和加速度均为变化非线性曲线,所以,物料与筛面有更多接触机滤,当然也就增加了透筛率。

1、往复回旋运动快速分散物料筛分


方形摇摆筛的往复摆动运动可以在几乎没有垂直振动和跳跃的情况下将物料快速送到筛面上,小的物料快速通过网面,而大的颗粒则逐渐输送到出料端。

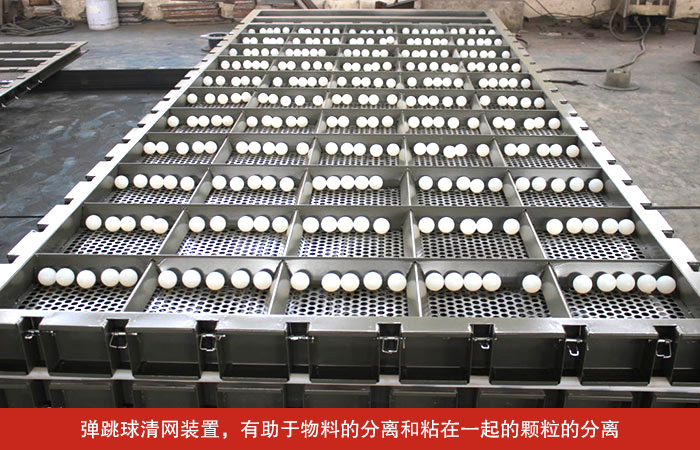

2、弹跳球可防止筛网堵塞

每层筛网下安装有弹跳球清网装置,弹跳球通过直接撞击筛网来去除粘在筛网上的颗粒,使筛网表面时刻保持清洁。


3、"快卡设计"可使网面自动拉紧,提供快速、简单的筛网更换

可以通过弹簧夹头自动拧紧筛网,并将筛网固定在筛网的框架上。通过保持均匀的拉伸力,该系统确保较高的筛分精度,减少堵塞,增加筛网的寿命。

4、平滑的驱动系统与动力平衡设计

FYBS系列摇摆筛传动系统的动平衡设计使筛分运动不产生振动冲击,使系统可安装在悬挂装置上而不影响筛分效果。

方形摇摆筛技术参数

型号

有效筛分面积(㎡)

功率(kW)

筛面倾角(°)

层数

回转频次(r/min)

筛箱行程 (mm)

FYBS1030

3

3

5~8

1-5

180-260

25-60

FYBS1036

3.6











FYBS1230

3.6

4

5~8

1-5

180-260

25-60

FYBS1236

4.32











FYBS1530

4.5

5.5

5~8

1-5

180-260

25-60

FYBS1536

5.4











FYBS1830

5.4

7.5

5~8

1-5

180-260

25-60

FYBS1836

6.48











FYBS2030

6

7.5

5~8

1-5

180-260

25-60

方形摇摆筛适用物料

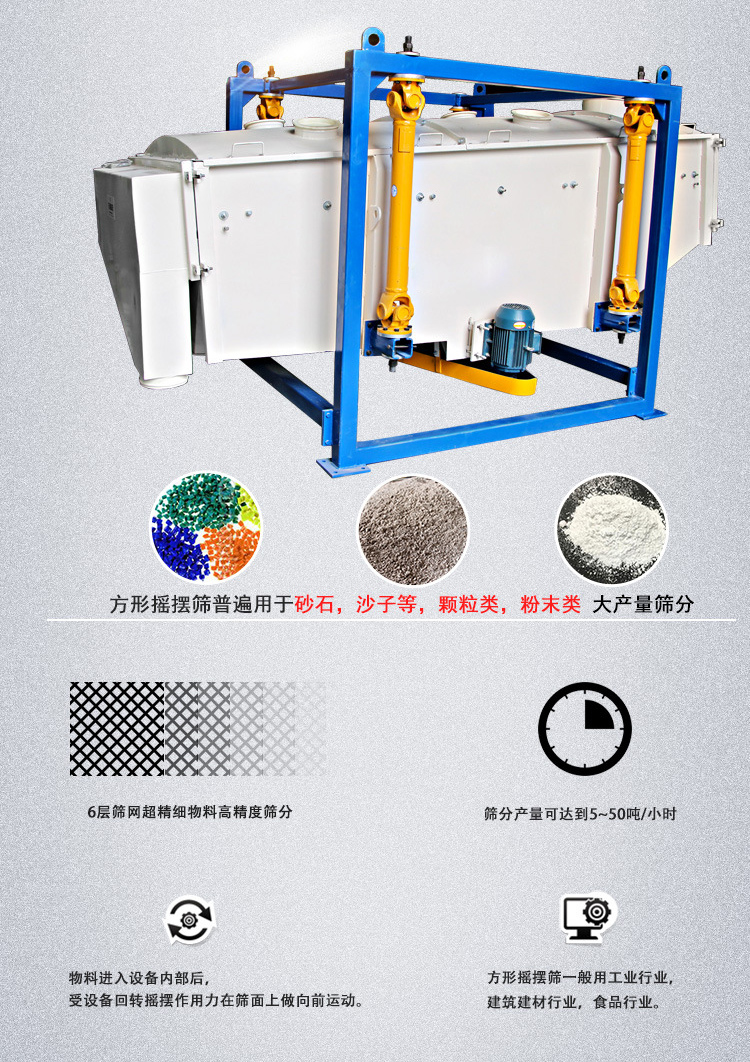

长方形摇摆筛比较适合筛分:石英砂、工业盐、压裂砂、机制砂、板材砂、烘干砂、陶粒砂、宝珠砂、硅砂、聚丙烯、烘干矿粉、碳酸钙粉、云母粉、滑石粉、河沙、化肥等。

应用案例30000+ 家客户倾心之选

泛应用于食品、粉筛、下料、冶金、煤炭、电力、建筑、化工等行业
